一、概述
HD200DJK-I型低壓電機繞組絕緣綜合監控儀（以下簡稱監控儀）是一種專用于監測電機在運行過程中的溫升、進水及絕緣的儀器，適用于低壓潛水電機（干式電機），以確保設備的正常運行。控制器采用單片機設計，除了有較強的功能外，對潛水電泵運行的特殊情況采取了一系列抗干擾措施，以保證監控儀運行穩定可靠，傳感器輸入端具有強抗電壓沖擊能力，適用（AC220V、AC380V、AC660V）各種電泵作為保護器配用。控制器對低壓電機的繞組在停機情況下，對地施加連續DC500V電壓，測量其絕緣狀況。

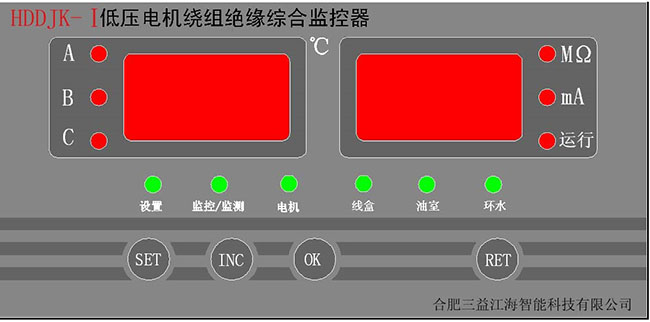

監控儀采用兩組三位數碼管顯示，一組顯示溫度，LED燈顯示所對應的溫度值，另一組顯示靜態繞組對地的絕緣和零序電流值，LED燈顯示所對應的數值。3點進水狀態指示LED燈，一個環境缺水狀態指示LED燈，一個控制器正常狀態時運行指示LED燈，一個“監測/監控”狀態指示LED燈。
通過鍵操作，對報警值，超限閾值進行設置。
監控儀帶有RS485輸出接口，可以與PLC、PC電腦進行組網通訊，可以實時監控潛水電機運行狀況。
二、工作模式
儀表有二種運行模式：
監控模式和監測模式，由狀態燈給出，監測LED燈亮時是監測模式。
監控模式
● 實時顯示電機三路（用符號A、B、C表示）溫度值（以下簡稱三點溫度）。
● 可以分別對三點溫度閾值進行數字設定。
● 電機溫升報警：電機繞組溫度升高或軸承溫度升高時，監控儀蜂鳴器聲響，面板上對應的故障指示燈亮，并顯示其溫度，繼電器KJ、KS常閉/常開觸點動作，運行指示燈LED滅。
● 電機進水報警：當電機繞組漏水、接線盒漏水、油室濕度增高等故障時，監控儀內的蜂鳴器聲響，面板上對應的故障指示燈亮，繼電器KS常開觸點動作。
● 環境水位超低報警：當電機外環境水位低于設定值時，監控儀內的蜂鳴器聲響，面板上對應的警示指示燈亮，繼電器KJ、KS常閉/常開觸點動作，運行指示燈LED滅。
● 電機絕緣報警：實時顯示電機靜態絕緣值，電機投入運行前，監控儀對電機繞組施加DC500V電壓，能自動監測靜態絕緣值，對地絕緣小于0.5MΩ（此值可以根據電機絕緣等級要求設定）時，監控儀發出聲光報警，繼電器KJ、KS常閉/常開觸點動作，運行指示燈LED滅。
● 零序電流報警：實時顯示電機運行時的零序電流值，電機投入運行后，監控儀能自動監測零序電流（此值可以設定，一般為正常零序電流值的2倍），當電機內部濕度增加或進水，對地絕緣下降到設定值時，并進入絕緣損壞過渡的前期時，監控儀發出聲光報警，繼電器KJ、KS常閉/常開觸點動作，運行指示燈LED滅。
● 以上故障發生時除監控儀內部聲、光報警，還具有外接報警。溫度超高、環境水位缺水、零序電流極大及絕緣值偏低等故障時，除聲光報警外，還可對電機進行斷電保護。
監測模式
● 監測模式（監測LED）燈亮。
● 在監測模式時，監控儀只有監測功能，即監控儀檢測到故障時，儀表自身蜂鳴器報警，報警繼電器KS輸出，控制繼電器KJ無控制輸出。
注：需控制器全部退出監控，只要切斷控制器電源或在監測模式即可。
三、 主要設計指標
|
名稱 |
技術指標 |
|
ABC三路溫度 |
1、顯示范圍：0-200℃ 2、閾值設定范圍：0-200℃ 3、溫度顯示誤差：≤±2℃ 4、溫度傳感器規格：Pt100 5、溫度超過設定值時，保護器報警并停機，儀表面板上運行LED燈滅。 6、最大設置偏移值：負50℃。 備注：此偏移值只對兩線制溫度傳感器進行校正，三線制溫度傳感器無需校正。當某溫度點不用時請將該路溫度三個接線端子用短線連接，此時該路溫度顯示值恒為0℃。如A路溫度不用，可將“1、2、12”三個端子用短接線連接起來。如A路溫度為兩線制，此接線方法為端子“1”接溫度線，端子“2、12”連接為公共端即可。 |
|
3路進水電極
|
1、 油室電極間水導電電阻：≤30KΩ（可自設定） 2、 電機繞組及接線盒電極間水導電電阻：≤50KΩ（可自設定） 3、 進水傳感器規格：水電極或浮子開關 4、 油室電極間水導電電阻≤30KΩ或浮子開關短路時保護器只報警，不斷電保護，此時儀表面板上運行LED燈仍在亮。 5、 電機繞組及接線盒電極間水導電電阻≤50KΩ浮子開關短路時保護器只報警，不斷電保護，此時儀表面板上運行LED燈仍在亮。 |
|
環境缺水電極 |
1、 水導電電阻>60KΩ（可自設定） 2、 傳感器規格：水電極或浮子開關 3、 檢測環境水位水導電電阻>60KΩ或浮子開關開路時，監控儀報警，并斷電保護，此時儀表面板上運行LED滅。注意：此功能不用時要將10、12端子短接。 |
|
零序電流 |
1、顯示范圍：0-999 mA 2、分辨率：1 mA 3、基本誤差：<±（10%讀數+1字） 4、零序電流報警上限：1mA- 999mA在面板鍵盤設定 5、電機進入正常運轉后，監控儀自動進入動態監測，當對零序電流大于設定值（一般為正常零序電流值的2倍）時斷電保護，此時儀表面板上運行LED燈滅。 |
|
絕緣電阻
|
1、 有效測量阻值范圍：00.0-10.0MΩ，超出10.0 MΩ時，數碼管顯示99.9MΩ 2、 分辨力：0.1MΩ 3、 基本誤差：±（2%讀數+1個字） 4、 測量電壓輸出：DC500V（開路電壓） 5、 顯示：3位LED顯示 6、 絕緣電阻報警下限：0.1-10.0 MΩ通過面板鍵盤設定 7、 低阻報警：實時顯示電機靜態絕緣值，電機投入運行前，監控儀能自動監測靜態絕緣，當對地絕緣小于0.5MΩ時（此值可以根據電機絕緣等級要求設定），監控儀發出聲光報警，將繼電器KJ常閉端接入控制回路，此時電機應無法啟動，儀表面板上運行LED燈滅。 8、 線路電壓：適合AC220V 、AC380V 、AC660V |
|
監控儀的電源 |
1、 電源功率：<10W 2、 電源電壓：195～255V AC |
|
通訊接口
|
1、 接口類型：RS485 2、 通訊規約：MODBUS-RTU 3、 波特率：1200、2400、4800、9600 bps 4、 1位起始位，8位數據位，1位停止位 |
|
報警及控制繼電器 |
觸點容量：5A／250VAC 10A／28VDC |
|
環境要求
|
1、工作溫／濕度： －10℃～＋50℃ 5～95％ RH 2、存儲溫度 ： －20℃～＋60℃ 3、其他： 無腐蝕氣體場所 |
