一、概述

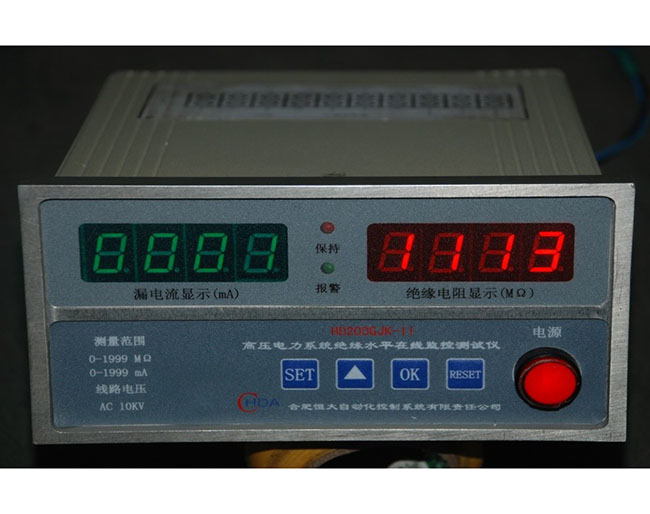

HD200GJK-Ⅱ高壓電力系統絕緣水平在線監控測試儀是一種專門用于高壓電動機在停運和在線運行情況下測量對地絕緣電阻的儀器，便于運行人員根據絕緣電阻的變化采取措施，有效地防止事故的突然發生和擴大。適用于3KV、6KV、10KV高壓電力不接地系統。

1、監控儀對高壓電機的絕緣監控是對高壓電機的繞組在停機和運行情況下，對地施加間斷或連續1500V直流電壓，測量其絕緣狀況。

2、電機停機或作為備用情況下，監控儀始終監控其絕緣，發現問題及時閉鎖電機啟動回路，不得投入運行。

3、將冷備用的高壓電機作為熱備用處理，免去啟動電機前用兆歐表對電機進行絕緣測量，隨時在確保良好絕緣情況下啟動高壓電機。

4、監控儀在電機停機時測量繞組的對地絕緣電阻，電機啟動投入運行后，10KV高壓施加到監控儀上，監控儀是在10KV在線情況下，繼續產生1500V直流電壓對系統（電機投入運行后，測到的絕緣是系統絕緣）進行絕緣測量，監控儀增加測量支路及設備的泄漏電流，根據系統的絕緣變化及支路或設備的泄漏電流情況，可立即判斷出在線運行中絕緣下降的具體支路和設備。

5、  監控儀對在線運行的設備進行絕緣測量時，其顯示值包括電機
