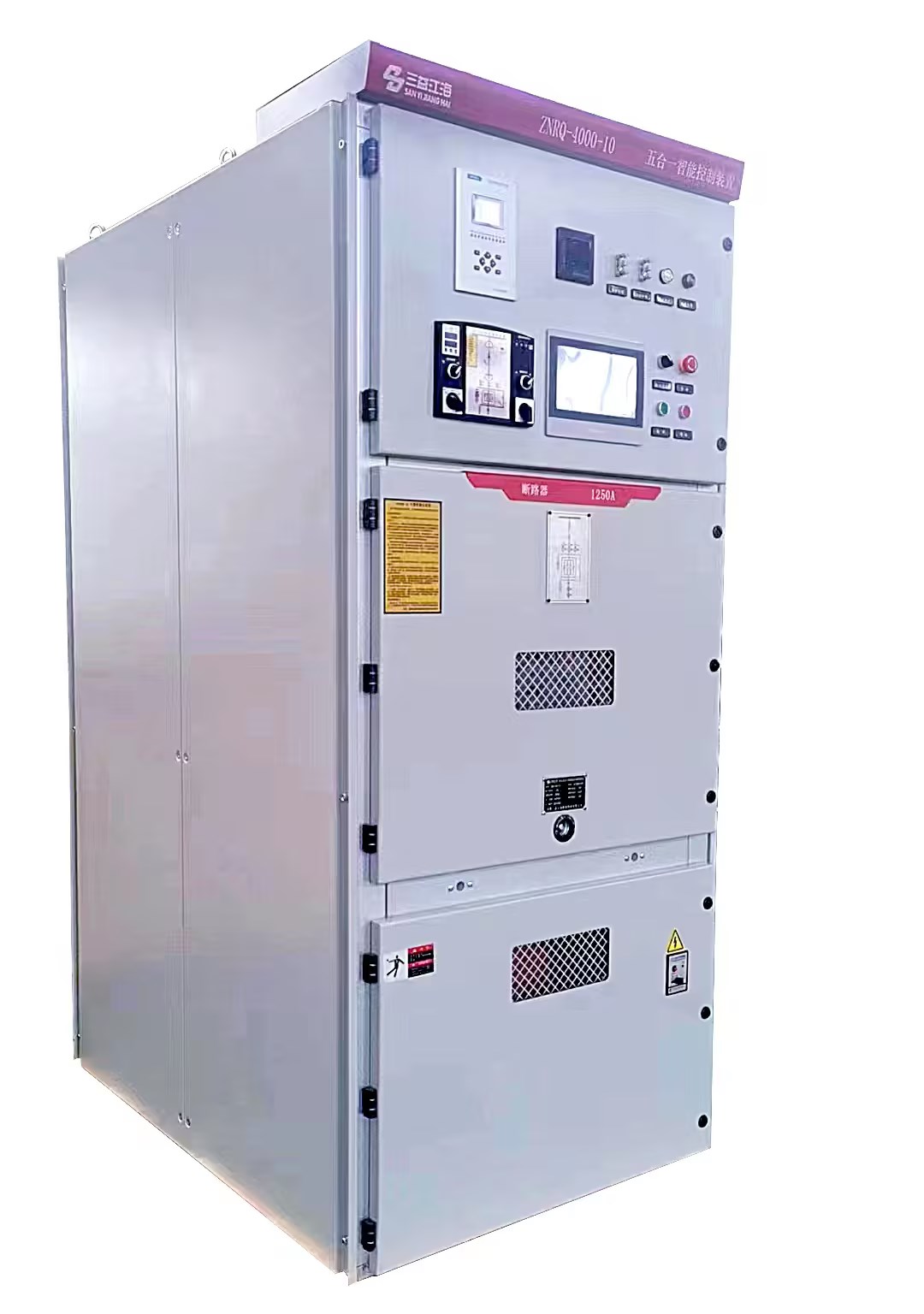

五合一智能大型潛水泵等控制裝置ZNRQ
產品概述
隨著數字化、信息化物聯網時代的到來,電機機組裝備(水泵、風機)等的安全運行長壽命周期管理越來越重要,針對傳統電機機組只有簡單的開斷保護,或軟起,已適應不了數字化物聯網時代的需求,我們推出迭代產品——ZNRQ五合一智能控制裝置,很好地解決了電機機組裝備(水泵、風機)等長壽命安全可靠運行和數字化問題。
ZNRQ五合一智能控制裝置,具有開關分斷、軟起、軟停、機組健康狀態監測、電機動靜態絕緣在線監測及機組智能控制和保護”等五大功能,主要適用于三相高壓鼠籠式異步、同步電動機的起動和停止的控制與保護。它集成了高壓開關柜、高壓軟啟動器、機組監測的功能,將高性能計算機控制、數字信號處理、高壓大功率可控硅串聯、高頻開關電源、人機界面、數字網絡通訊、機組智能控制和保護、電機動靜態絕緣在線監測、機組健康狀態監測等多項技術用于機組的起停控制和運行監測當中,采用電流限幅或電壓斜坡的工作方式,控制電動機的輸入電壓,從而限制和降低電機起動電流,不僅可使電機平緩穩定起停、保護電機安全可靠運行,而且還可以實現對機組當前運行狀態的判斷和未來狀態的預測,可精準定位故障部件、分析故障根因、全面監測故障劣化趨勢、評估故障部件剩余壽命。除了五大功能及數字化等優點,還具有占地面積小、節材綠色環保等優點。
ZNRQ適用于煤礦及非煤礦山、冶金、石油、化工、水利、電力、輕工、建材、制藥、市政工程等領域的額定電壓為 3kV-10kV 的鼠籠式異步、同步電動機起動和停止的控制與保護。能很好地與水泵、風機、壓縮機、粉碎機、攪拌機、皮帶機等各種機電設備配套使用,是極具性價比的的高壓電機起動及保護裝置,是傳統電氣開關柜及軟啟動的迭代產品。
性能特點
一、強大的智能監測和控制能力
ZNRQ五合一智能控制裝置具有強大的電機水泵智能監測及控制能力,安全性高,過載能力強,控制參數及曲線調整范圍大。啟動電流可以控制在3倍額定電流左右,既降低了設備機械在起動過程中受到的猛烈沖擊,提高了電機水泵機組的使用壽命,又降低了起動時大電流對電網的沖擊。
二、更安全可靠的保護能力
ZNRQ五合一智能控制裝置可對機組絕緣、振動、擺度、壓力、流量、液位、溫度、滲漏水狀態等多參數進行實時監測,實現對機組的全面保護。可根據機組設計數據、實驗數據、安裝數據、維護拆換數據等參數建立綜合健康狀態評價模型,得出機組的健康評估結果, 實現生產運行安全可靠、經濟高效。
三、五合一裝置結構一體化設計和高可靠抗干擾能力
ZNRQ五合一智能控制裝置將高壓開關柜、高壓軟啟動裝置、電機水泵智能保護裝置、機組振動監測系統、電機動靜態絕緣監測系統五大系統合而為一,進行一體化設計,體積小、安裝方便、節約空間,還可以省一臺高壓開關柜,價格更實惠。ZNRQ五合一智能控制裝置保持了工頻電網的正弦波,無諧波污染,抗干擾性強。采用免維護設計,投入使用后無其它維護成本,可以大大的節約了維護費用和后期消耗。
四、強大的機組大數據存儲、計算分析和通訊能力
ZNRQ五合一智能控制裝置具有豐富的數據接口和通訊接口,方便組網和數據傳輸。對影響機組運行特征、故障、失效、壽命特種參數的智能感知測量及傳感網集成技術研究:如振動、疲勞、偏心、竄動等,對機器設備運行過程中生成的數據進行大數據存儲和挖掘分析,數據挖掘的結果與產品專業知識有機結合,形成產品知識庫,用于指導產品優化升級、運行維護和檢修。

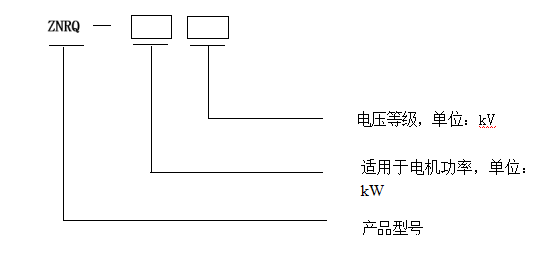

型號說明
ZNRQ五合一智能控制裝置具備開關分斷、軟起、軟停、機組健康狀態監測、電機動靜態絕緣在線監測及機組智能控制和保護等五大功能,可為機組構建更全面、更精準、更智能的監控體系。
應用范圍
○泵類負載 ○離心機 ○抽油機 ○傳送帶
○攪拌機 ○破碎機 ○壓塑機 ○球磨機
○鼓風機、引風機等風機負載
○空氣壓縮機、制冷壓縮機
○升降級、起重機、牽引機
技術參數表
標稱電壓 (kV) |
型號 |
標稱電流 (A) |
尺寸(WΧHΧD)mm |
3 |
ZNRQ-315-3 |
8 0 |
1 0 0 0 Χ2 3 0 0 Χ1 5 00 |
ZNRQ-450-3 |
1 2 0 |
||
ZNRQ-500-3 |
1 3 0 |
||
ZNRQ-630-3 |
1 6 0 |
||
ZNRQ-710-3 |
180 |
||
ZNRQ-800-3 |
200 |
||
ZNRQ-1000-3 |
250 |
||
ZNRQ-1250-3 |
310 |
||
ZNRQ-1400-3 |
350 |
||
ZNRQ-1600-3 |
400 |
||
ZNRQ-1800-3 |
450 |
||
ZNRQ-2500-3 |
600 |
||
6 |
ZNRQ-450-6 |
5 5 |
1 0 0 0 Χ2 3 0 0 Χ1 500 |
ZNRQ-500-6 |
6 0 |
||
ZNRQ-630-6 |
75 |
||
ZNRQ-710-6 |
8 5 |
||
ZNRQ-800-6 |
110 |
||
ZNRQ-1000-6 |
130 |
||
ZNRQ-1250-6 |
150 |
||
ZNRQ-1400-6 |
170 |
||
ZNRQ-1600-6 |
2 0 0 |
||
ZNRQ-1800-6 |
2 3 0 |
||
ZNRQ-2000-6 |
2 5 0 |
||
ZNRQ-2500-6 |
3 2 0 |
||
ZNRQ-2800-6 |
3 3 0 |
||
ZNRQ-3150-6 |
3 8 0 |
定制 |
|
ZNRQ-3500-6 |
4 2 0 |
||
ZNRQ-4000-6 |
4 9 0 |
||
10 |
ZNRQ-500-10 |
4 0 |
1 0 0 0 Χ2 3 0 0 Χ1 500 |
ZNRQ-630-10 |
5 0 |
||
ZNRQ-710-10 |
5 5 |
||
ZNRQ-800-10 |
65 |
||
ZNRQ-1000-10 |
80 |
||
ZNRQ-1250-10 |
1 0 0 |
||
ZNRQ-1400-10 |
1 1 0 |
||
ZNRQ-1600-10 |
1 2 0 |
||
ZNRQ-1800-10 |
1 4 0 |
||
ZNRQ-2000-10 |
160 |
||
ZNRQ-2500-10 |
190 |
||
ZNRQ-2800-10 |
200 |
||
ZNRQ-3000-10 |
230 |
||
ZNRQ-3500-10 |
250 |
||
ZNRQ-3800-10 |
280 |
||
ZNRQ-4500-10 |
350 |
||
ZNRQ-5600-10 |
410 |
定制 |
|
ZNRQ-6500-10 |
490 |
||
ZNRQ-7500-10 |
550 |
||
ZNRQ-8000-10 |
600 |
||
ZNRQ-9000-10 |
680 |
電氣一次方案

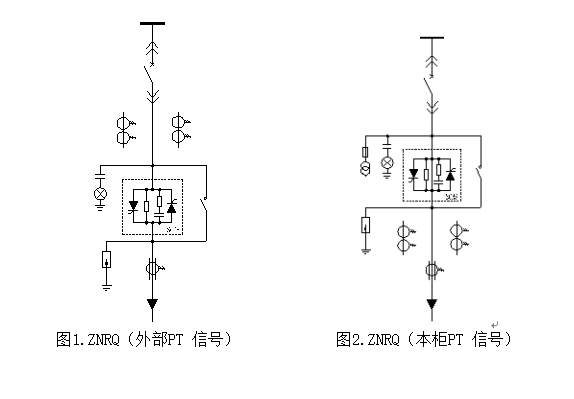

ZNRQ五合一智能控制裝置可與KYN28 柜并柜,一次方案見圖1;獨立安裝一次方案見圖2;具體一次方案根據進出線方式確定,特殊柜型需特殊定制。
