1.   概述

HD200KS智能控制器（以下簡稱控制器）主要用于監控高壓潛水電泵在運行過程中可能發生的電動機內部超溫和缺水，以及環境水位的異常，以保護設備的安全運行。

控制器采用單片機設計，除了有較強的功能外，設計人員針對潛水電泵運行的特殊情況采取了一系列抗干擾措施，以保證控制器運行穩定可靠，傳感器輸入端具有強抗電壓沖擊能力，適合各種高壓電泵作為保護器配用。

控制器采用320x240點陣液晶顯示,實時顯示2點溫度和5點缺水狀態。

控制器具備記錄事件功能，可供查閱。

鍵盤操作采用提示方式,方便操作報警、修改超限閾值。

控制器帶有485輸出接口，可以與PC電腦進行組網通訊，可以實時監控控制器運行狀況。

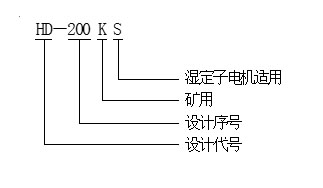

2. 型號說明

3.  工作模式

儀表有二種運行模式：監控模式和監測模式。

監控模式

●  實時顯示電泵內部溫度，提供兩點溫度檢測（用符號A、B表示）這兩點溫度可互為備用（以下簡稱兩點溫度）。

●  可以分別對兩點的報警溫度值進行數字設定，以提供連鎖保護。

●  當兩點溫度中任意一點超限或有上水位、下水位、缺水1、缺水2、開機水位報警時，控制器顯示報警。

●  上述溫度超限或報警的同時，對應的繼電器KS、KJ閉合觸點輸出，供外部電路連鎖或聯接指示器和報警器用。

●  在自動復位狀態時，故障排除后，自動復位解除報警。

●  在非自動復位狀態時故障排除后需按前面板復位菜單后才可解除報警。按鈕復位（后面板有復位端子輸出，供外接復位按鈕）。

監測模式

●  實時顯示電泵兩點溫度（用符號A、B表示）共兩點的溫度（以下簡稱兩點溫度）。

●  可以分別對兩點的報警溫度值進行數字設定，以提供連鎖保護。

●  當兩點溫度中任意一點超限或有上水位、下水位、缺水1、缺水2、開機水位報警時，控制器顯示報警。

4.  主要設計指標

●  溫度顯示范圍：0-200℃。

●  A/B 2點溫度的極限溫度設定范圍：0-200℃。

●  溫度顯示誤差： 不大于±2℃。

●  控制模式：監控/監測運行模式本地鍵盤或遠程遙控切換。

●  溫度顯示誤差修正方式：鍵操作或遠程遙調。

●  溫度傳感器規格：Pt100不大于2%。

●  水導電阻：小于51KΩ。

●  數據和事件記錄及保存時間。

n  電機累計運行時間：60000 小時（循環）

n  事件：200次循環（記錄事件類別、日期和時間）

●  通訊接口

n  接口類型：RS485

n  通訊規約：MODBUS-RTU

n  波特率：1200、2400、4800、9600 bps

n  1位起始位，8位數據位，1位停止位

●  報警及控制繼電器觸點容量：5A／250VAC    10A／28VDC

●  使用電源電壓：65～255V(AC/DC)

●  環境要求

n  工作溫／濕度   －10℃～＋50℃    5～95％ RH

n  存儲溫度       －20℃～＋80℃

n  其他           無腐蝕氣體場所
