一、       概述

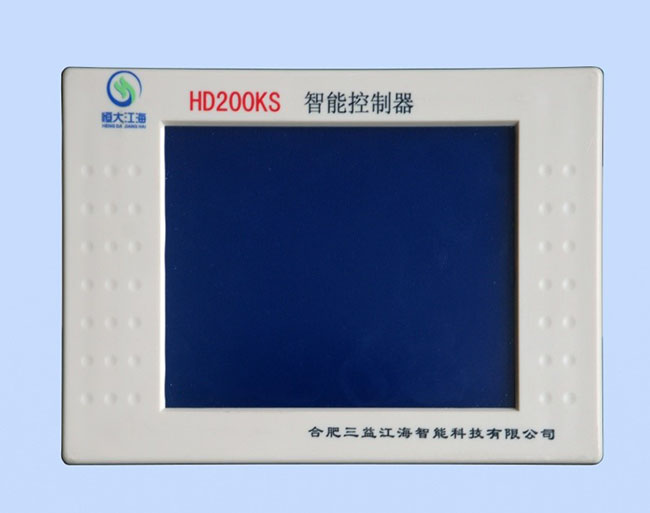

HD200KS智能控制器（以下簡稱控制器）主要用于監控潛水電泵在運行過程中因故障可能發生的超溫和進水，以確保設備的正常運行。

控制器采用單片機設計，除了有較強的功能外，設計人員針對潛水電泵運行的特殊情況采取了一系列抗干擾措施，以保證控制器運行穩定可靠，傳感器輸入端具有強抗電壓沖擊能力，適合各種電泵作為保護器配用。

控制器采用320x240點陣液晶顯示，具備記錄功能，通過操作可以顯示實時曲線和歷史曲線,以及其他可供查閱和分析的數據。

鍵盤操作采用提示方式,方便操作報警、修改超限閾值。

控制器帶有485輸出接口，可以與PC電腦進行組網通訊，可以實時監控控制器運行狀況。

二、       工作模式

儀表有二種運行模式：監控模式和監測模式。

監控模式

●  實時顯示電泵三相繞組（用符號A、B、C表示）和上、中、下軸承（用符號D、E、F表示）共六點的溫度（以下簡稱六點溫度）

●  可以分別對繞組和軸承極限溫度值進行數字設定

●  當六點溫度中任意一點超限或有電機進水、油室進水、接線盒進水時，控制器顯示報警

●  上述溫度超限或報警的同時，對應的繼電器閉合觸點KJ和繼電器閉合觸點KS輸出，供外電路接指示器和報警器用

●  故障排除后需按前面板復位按扭后才可解除報警，后面板有復位端子輸出，供外接復位按鈕

監測模式

●  實時顯示電泵三相繞組（用符號A、B、C表示）和上、中、下軸承（用符號D、E、F表示）共六點的溫度（以下簡稱六點溫度）

●  可以分別對繞組和軸承極限溫度值進行數字設定

●  當六點溫度中任意一點超限或有電機進水、油室進水、接線盒進水時，控制器顯示報警

三、   主要設計指標

●  溫度顯示范圍：0-200℃

●  ABC三相繞組極限溫度設定范圍：0-200℃

●  DEF軸承極限溫度設定范圍：0-200℃

●  溫度顯示誤差： 不大于±2℃

●  控制模式：監控/監測運行模式本地鍵盤或遠程遙控切換

●  溫度顯示誤差修正方式：鍵操作或遠程遙調

●  溫度傳感器規格：Pt100不大于2%

●  電機、接線盒電極間水導電阻：小于51KΩ

●  油室電極間水導電阻：小于30KΩ

●  數據和事件記錄及保存時間

n  電機累計運行時間：60000 小時（循環）

n  繞組、軸承溫度： 1 點／分（當前120分鐘內）； 1 點／30分（1個月歷史數據）

n  事件：50次循環（記錄事件類別、日期和時間）

●  通訊接口

n  接口類型：RS485

n  通訊規約：MODBUS-RTU

n  波特率：1200、2400、4800、9600 bps

n  1位起始位，8位數據位，1位停止位

●  報警及控制繼電器觸點容量：5A／250VAC    10A／28VDC

●  使用電源電壓：65～255V(AC/DC)

●  環境要求

n  工作溫／濕度   －10℃～＋50℃    5～95％ RH

n  存儲溫度       －20℃～＋60℃

n  其他           無腐蝕氣體場所

四、   主要功能

●  顯示及查閱

中文人機界面，多畫面實時及歷史數據、曲線顯示及查閱。

●  報警

A/B/C繞組和D/E/F軸承超溫、電機、油室和接線盒進水報警閃爍顯示及報警無源觸點輸出。

●  控制

電機溫度超限或進水，儀表繼電器依據判據條件動作。

繼電器控制判別依據

n  A/B/C繞組和D/E/F軸承溫度大于設定值

n  電機、接線盒水導電阻小于51KΩ、油室水導電阻小于30KΩ

上述條件之一滿足對應的繼電器閉合觸點KJ、繼電器閉合觸點KS和繼電器閉合觸點ALM輸出，其中KJ、KS觸點作為控制聯鎖，ALM觸點作為外接訊響器等報警器用。

●  參數設置

本地及遠程儀表參數整定及報警值設定。

●  記錄

溫度、進水狀態、控制輸出、運行時間等數據及事件的記錄。
